Létrás ferdepályás felvonó, elektromos csörlővel 12m + szállító kocsi

Termék részletes leírása

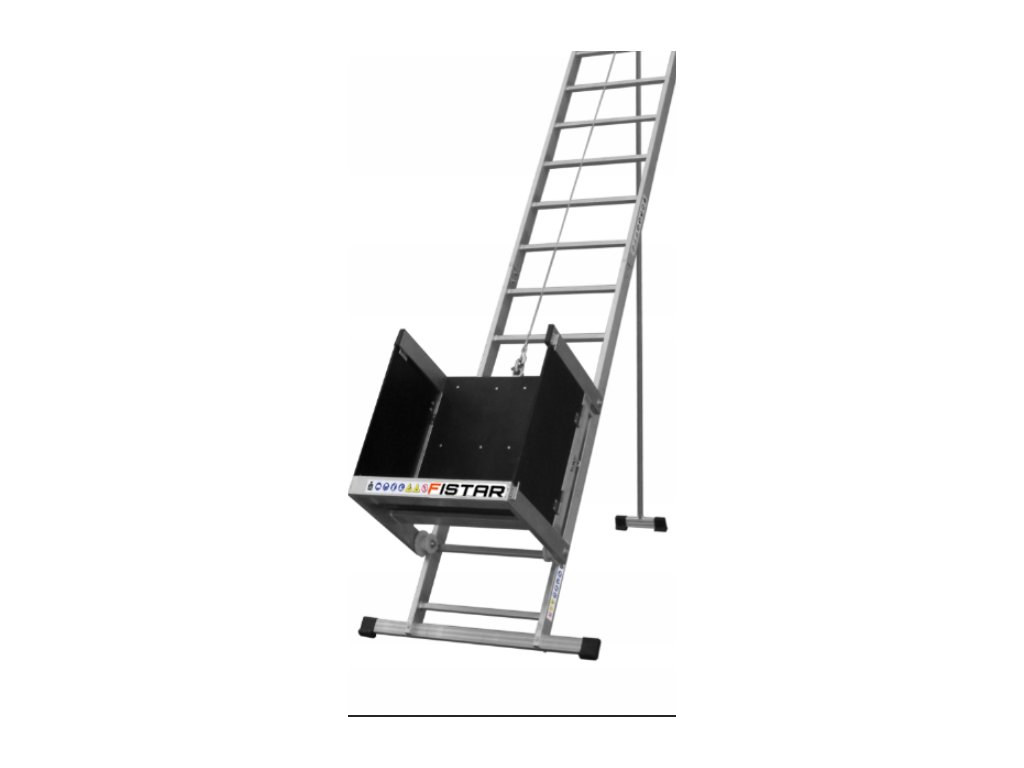

Létrás ferdepályás felvonó, elektromos csörlővel 12m + szállító kocsi

A tetőlift egy könnyű alumínium szerkezet, amely ideális napi támasztékul építési és felújítási munkák során. Könnyen össze- és szétszerelhető, kompakt formája kényelmes szállítást és tárolást tesz lehetővé. Minden alkatrész együttes tömege 90 kg. A csörlő jelentősen felgyorsítja a munkát és időt takarít meg. A Fistar csörlő emelési sebessége akár 10 méter/perc, teherbírása pedig 125 kilogramm. 760 x 720 mm (alap), 230 x 720 mm (háttámla) méretű szállítókocsival van felszerelve, amely ráadásul vízálló csúszásmentes rétegelt lemezzel van bevonva. A kocsi nem szabványos méretű anyagok, például hosszú fagerendák szállítására illeszthető. Ez a lehajtható oldalaknak köszönhetően lehetséges. A Fistar tetőfedő lift minden szükséges tanúsítvánnyal rendelkezik, és megfelel a munkahelyi biztonsági és egészségvédelmi előírásoknak. Sok éven át biztonságos és kényelmes munkát biztosít Önnek és alkalmazottainak.

Technikai specifikációk:

• Alumínium szerkezetű létra csúszásgátló létrafokokkal
• Az összes elem együttes súlya: 90 kg!
• Maximális teherbírás 125 kg
• Kötél hossza: 12,5 m
• Maximális tetőhöz támasztható magasság 6,5 m
• Emelő gyorsasága: 10m /perc
• Emelő gyorsasága: 10m /perc
• Csörlő 230 V
• Szállító kocsi lehajtható oldalfalakkal
• Szállító kocsi méretei: alap  760 mm x 720 mm, oldalfalak: 230 mm x 720 mm
• Felvonó méretei összecsukva: 630 mm x 580 mm
• Könnyű összeszerelés és szétszerelés

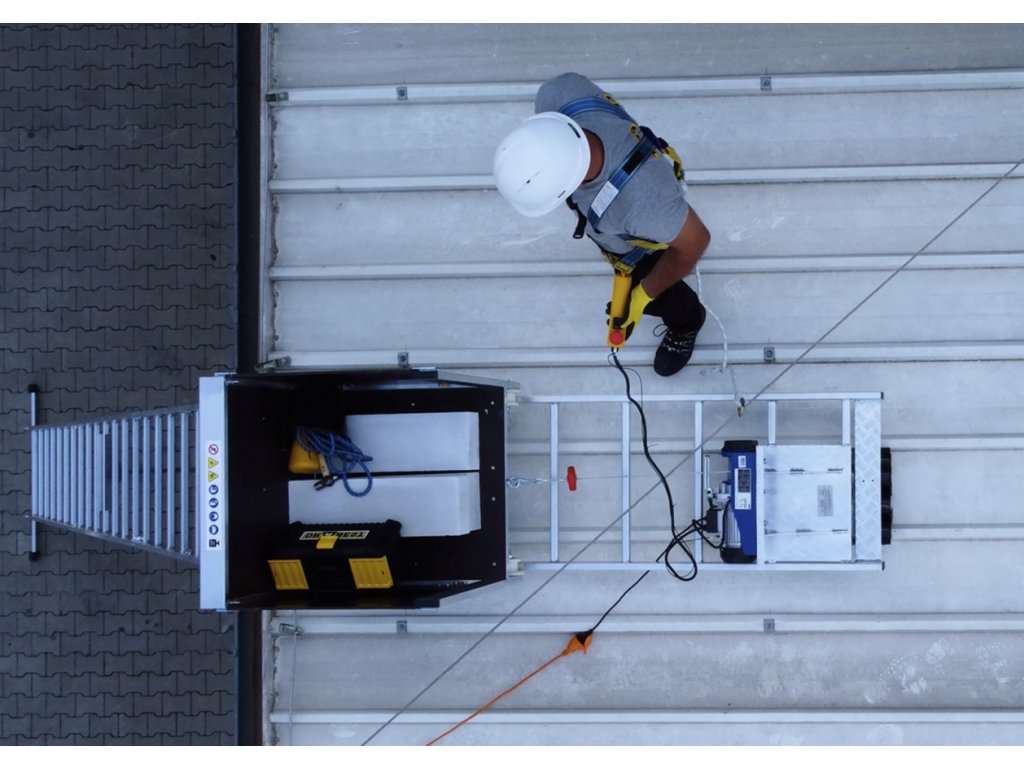

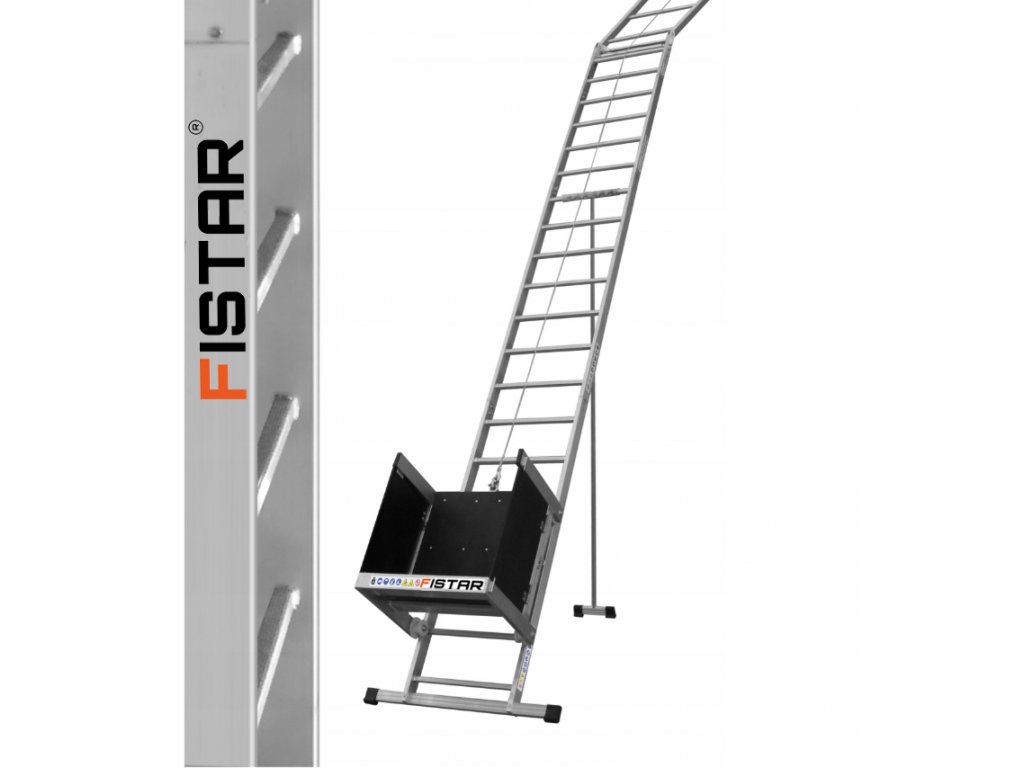

A FISTAR létrás ferdepályás felvonó egy univerzális és megbízható termék, amely ideális pl. cserepek vagy más tárgyak gyors felszállítására a tetőre. Robusztus de könnyű szerkezete és egyszerű összeszerelési módja (szerszámok nélkül) megkönnyíti az Ön munkáját! A létra különböző elemei olyan rendszert alkotnak, melyek számos konfigurációt tesznek lehetővé.

• Alumínium fokok 28x28-as profilokból és az oldalak 82x25 mm profilokból.
• Az összes elem együttes súlya 90 kg!
• A felvonó maximális magassága 12,5 m (kötél hossza 12 m)
• Maximális terhelés 125 kg
• Erős hegesztett szerkezet

Teherbírás 125 kg

A felvonó önsúlya 90 kg

Kötél hossza 12,5 m

Maximális tetőhöz támsztható magasság: 6,5 m

A létra elemei

Létra kerete két hosszban 1,06 m és 1,85 m. Mindkét keret erős, hegesztett szerkezet, mely könnyű alumínium elemekből és bordázott, 28x 28 mm-es fokokból áll.

Modul se stabilizátorem

A kampó kerete erős hegesztett szerkezet, mely alumínium profilokból és bordázott 28 x28 –as profilokból áll. A keret olyan elemekből tevődik össze, melyek kampóként működnek.

Csörlő

A csörlő kerete is erős hegesztett szerkezet, mely alumínium profilokból és 28 x28 mm-es bordázott fokokból áll. Ez a keret van felszerelve egy csörlővel, mely 230 V feszültségen működik.

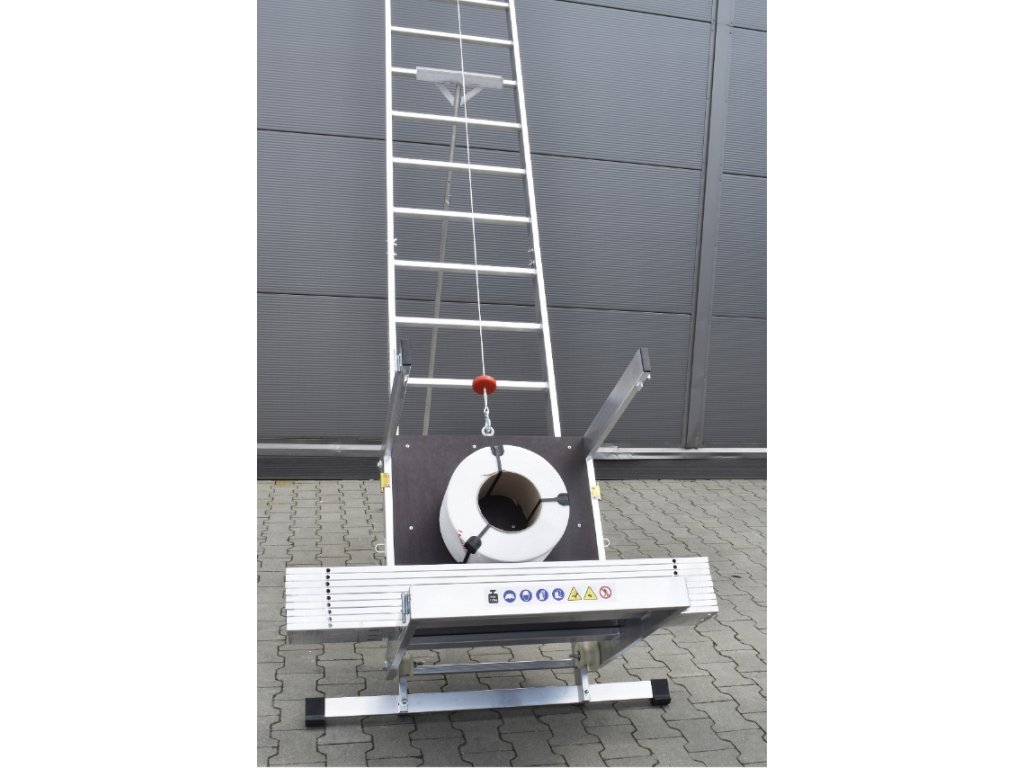

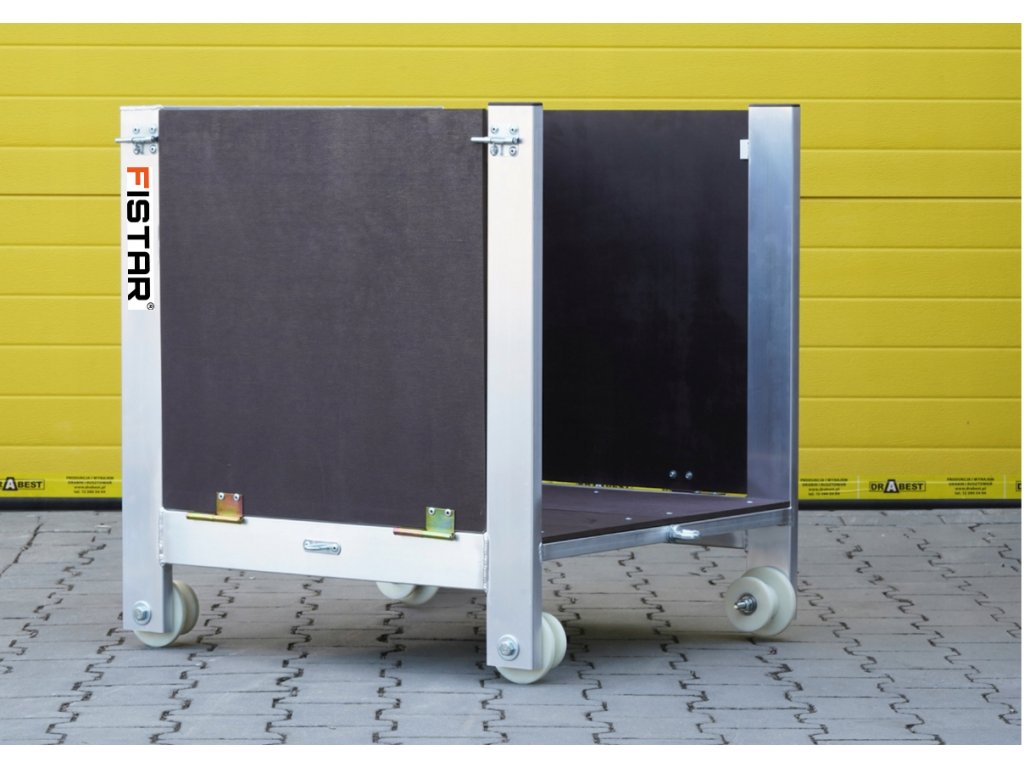

Szállító kocsi

A szállítókocsi alumínium keretből készült és vízálló, csúszásgátló padlója van.

Teleszkópos alátámasztás

A teleszkópos alátámasztás alumínium csövekből készült. Magassága állítható.

A csörlő tartója

A rögzítő konzol arra szolgál, hogy védje a meghajtó keretét a váratlan mozgással szemben.

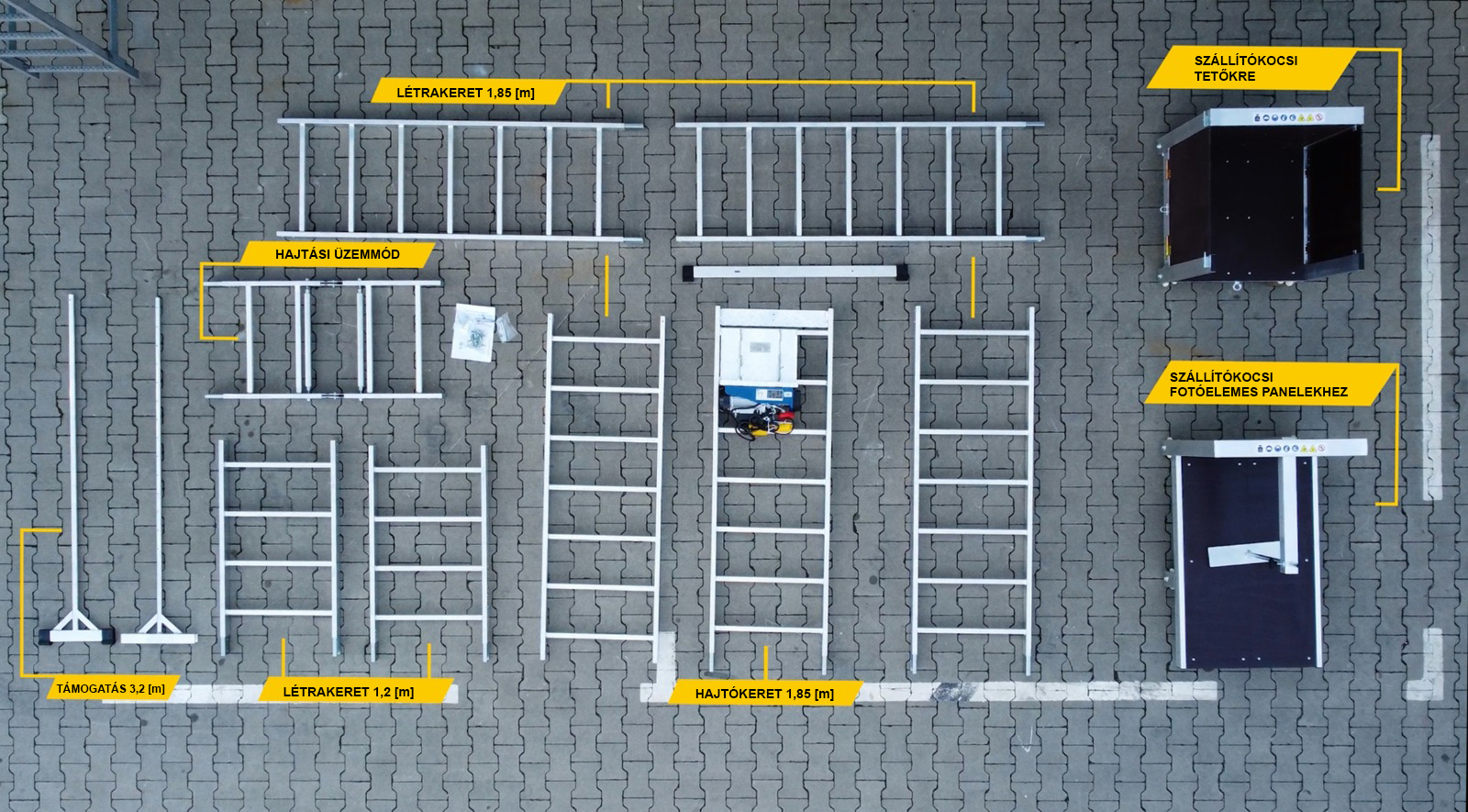

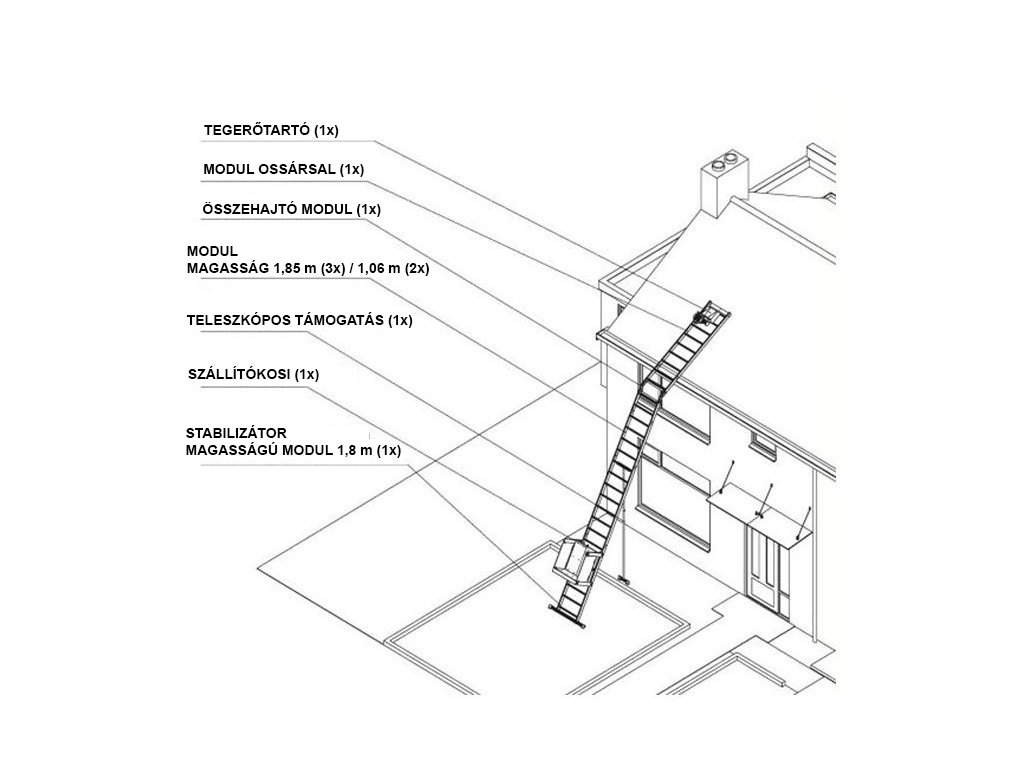

A szett tartalma:

• 1,85m létra keret (stabilizátorral) -1 db
• 1,85m létra keret -3 db
• 1,06m létra keret -2 db
• Teleszkópos alátámasztó -1 db
• Csörlő kerete -1db
• Szállító kocsi -1 db
• Kanyar elem -1db
• Rögzítő konzol

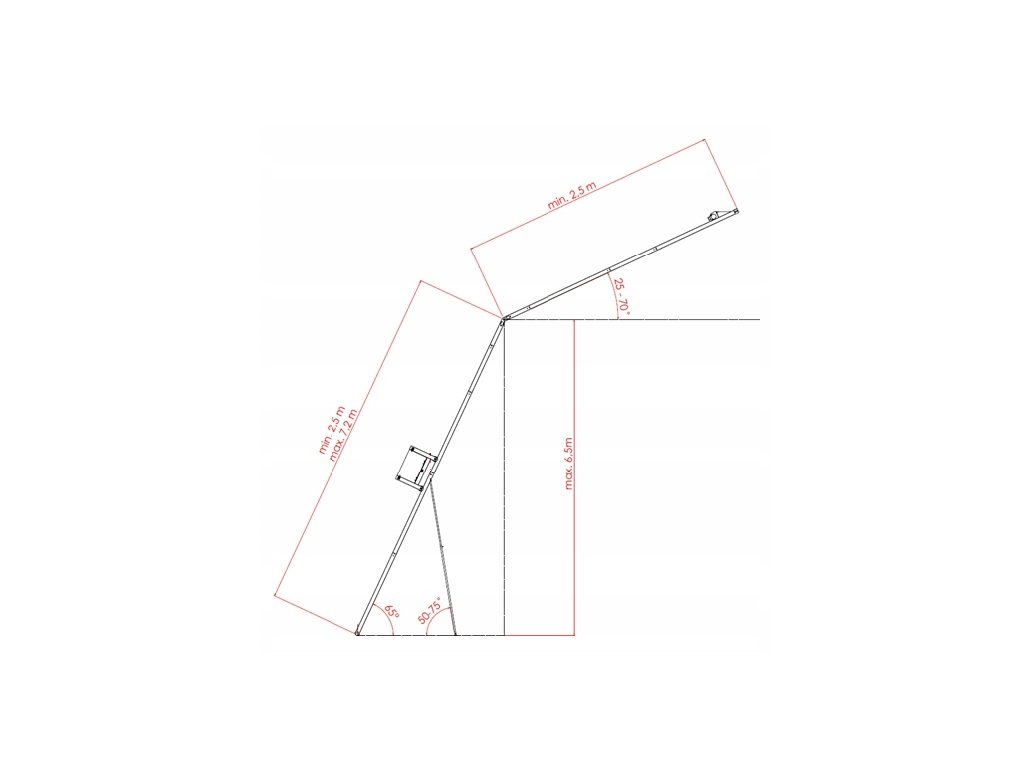

A maximális magasság a tetőhöz 6,5 m

Szállító kocsi méretei:

• alap: hosszúság -760 mm, szélesség -720 mm

• oldalfalak: magasság -230mm, szélesség -720 mm

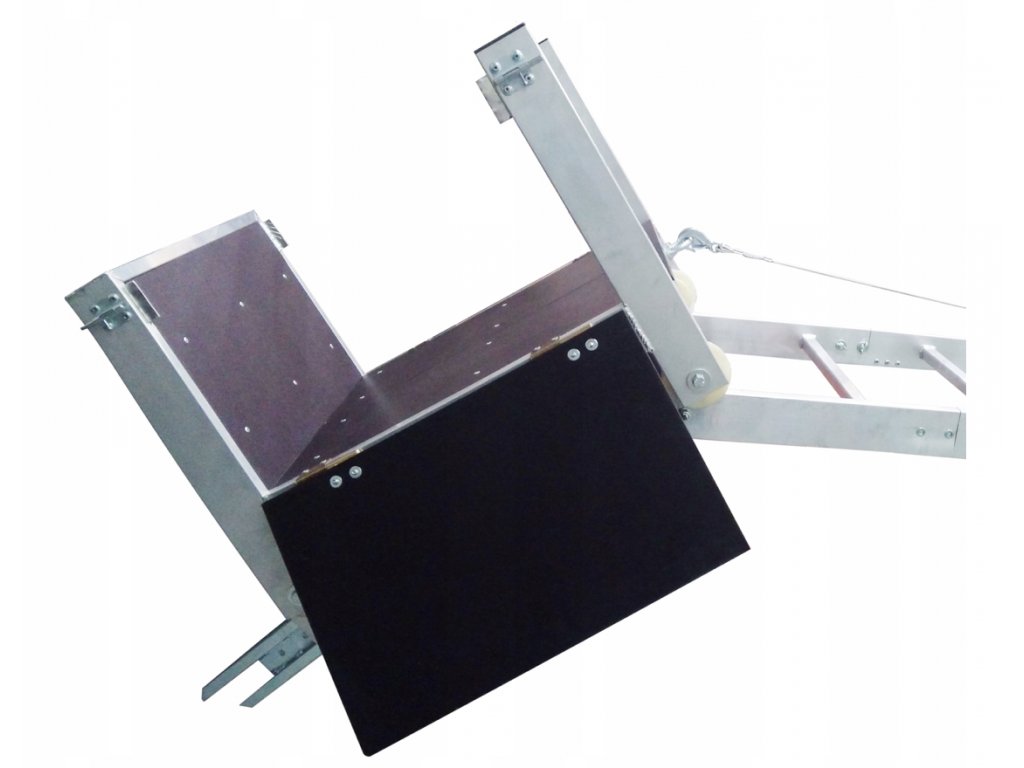

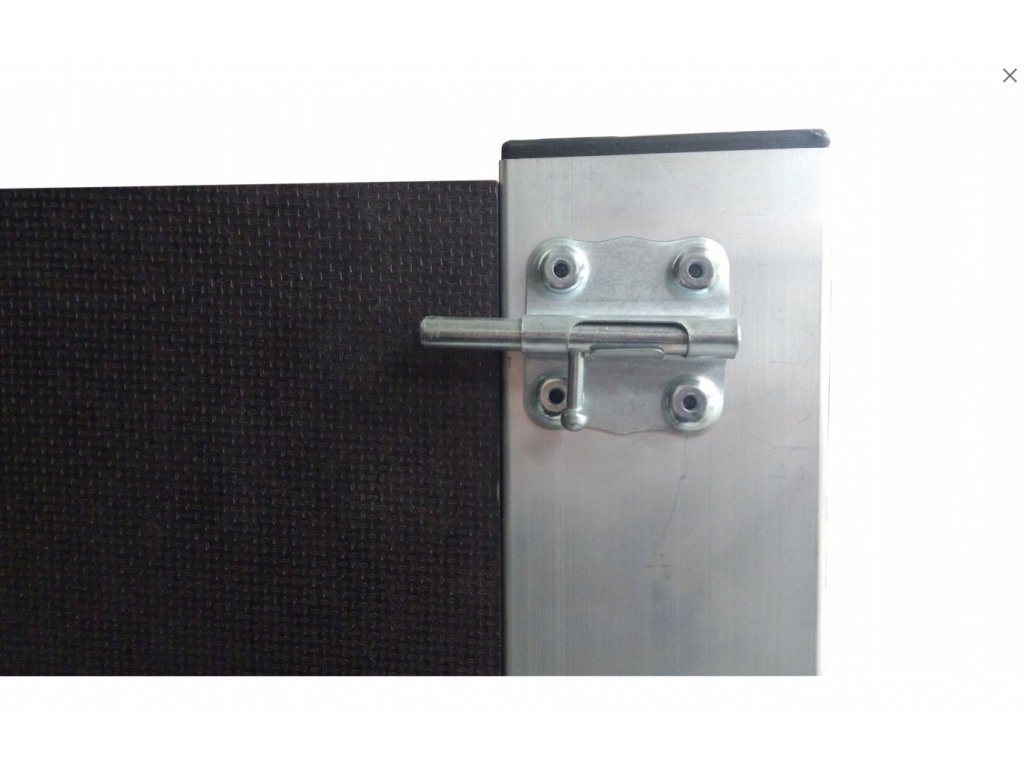

A szállító kocsi méreteit a szállítmányhoz igazíthatja. Ha például szélesebb dolgokat szeretne szállítani, könnyen lenyithatja az oldalfalakat.

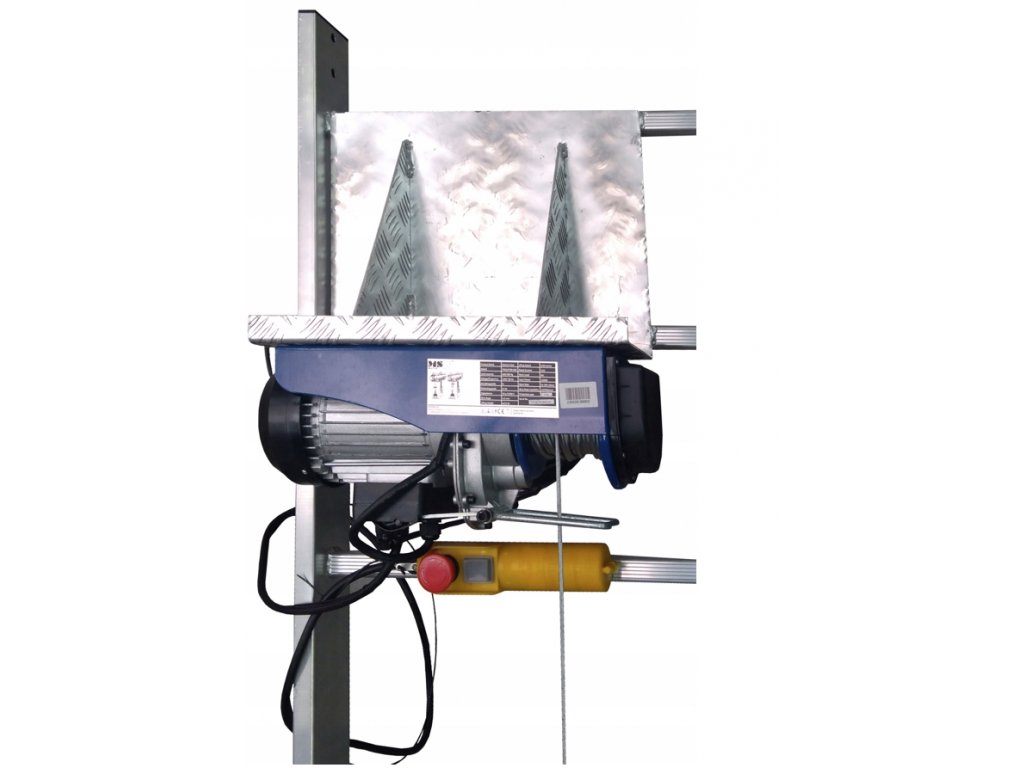

Elektromos csörlő

Az egész szerkezet szíve a csörlő motor. A motor maximális teherbírása akár 400 kg, 12 m-es kötéllel van ellátva, mely lehetővé teszi a szállító kocsi felvonását a megfelelő magasságra. A felvonó kábeles távirányítóval működik, mely lehetővé teszi, hogy megfelelő távolságot vegyen a rakománytól, de közben vizuálisan látható marad a motor, így a kezelő bármikor bármire tud reagálni. A motor biztonsági fékkel van ellátva, mely megakadályozza a túlterhelést és a kábel szakadását. A motor 4 csavarral van rögzítve a speciális alumínium szerkezethez ( 3 mm vastag alumínium), mely a létrához van hegesztve.

• Motor teljesítménye -1200 W
• Feszültség -230 V
• Emelő gyorsasága -10m /perc
• Elektromos kábel hossza -1,5 m

SZÉLES STABILIZÁTOR

A létra kerete széles, 1200 mm-es stabilizátorral van ellátva, mely megfelelő alapot ad az egész felvonónak. A stabilizátor 60 x 20 mm-es profilokból áll és kampóval is ellátott rögzítő készlettel adjuk. A stabilizátor vége speciális csúszásmentes talpakkal van ellátva, mely stabilan tartja az egész szerkezetet.

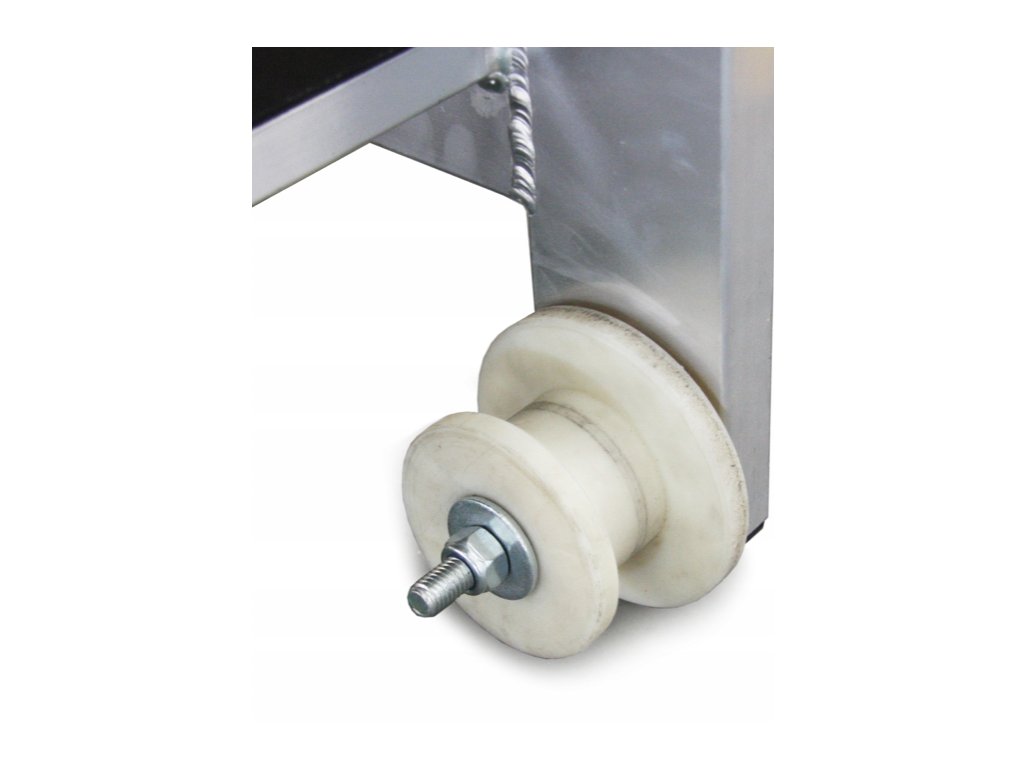

Műanyag kerekek (vezetők) segítik a szállító kocsi mozgását a létrán. Speciális szerkezetük megakadályozza a szállítmány lecsúszását a sínről, mivel a létra profiljai a vezető sínekben vannak. A kerekek csapágyasak, így a szállító kocsi felesleges súrlódás nélkül mozog, így akár betonon vagy csempéken is tud haladni.

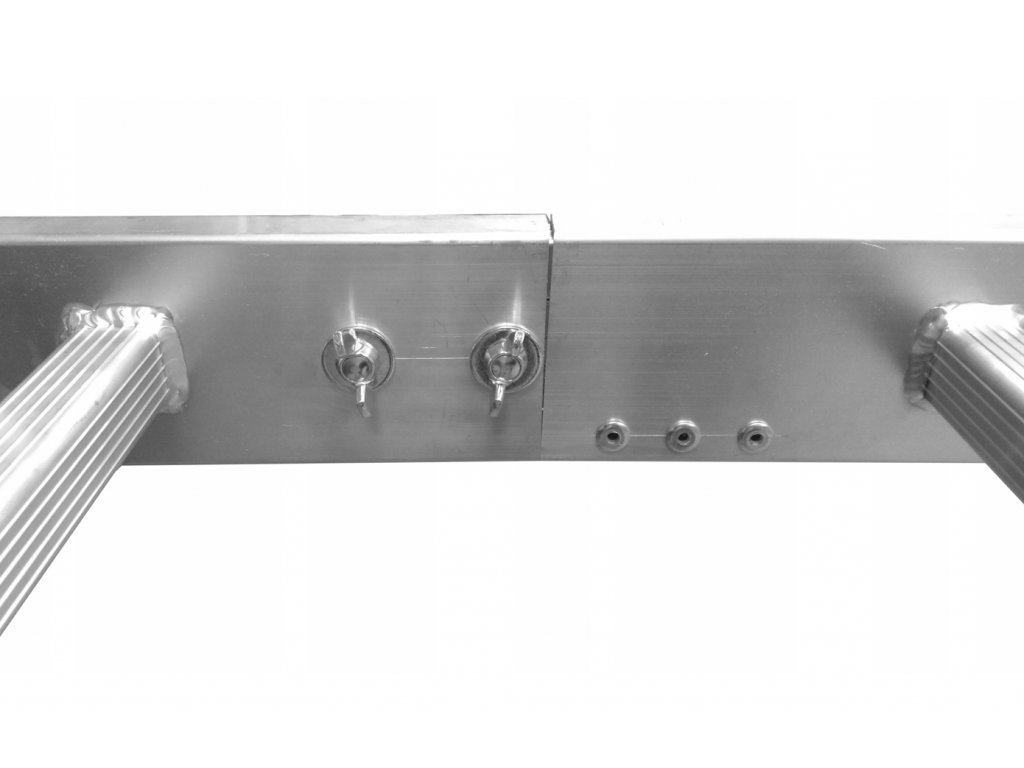

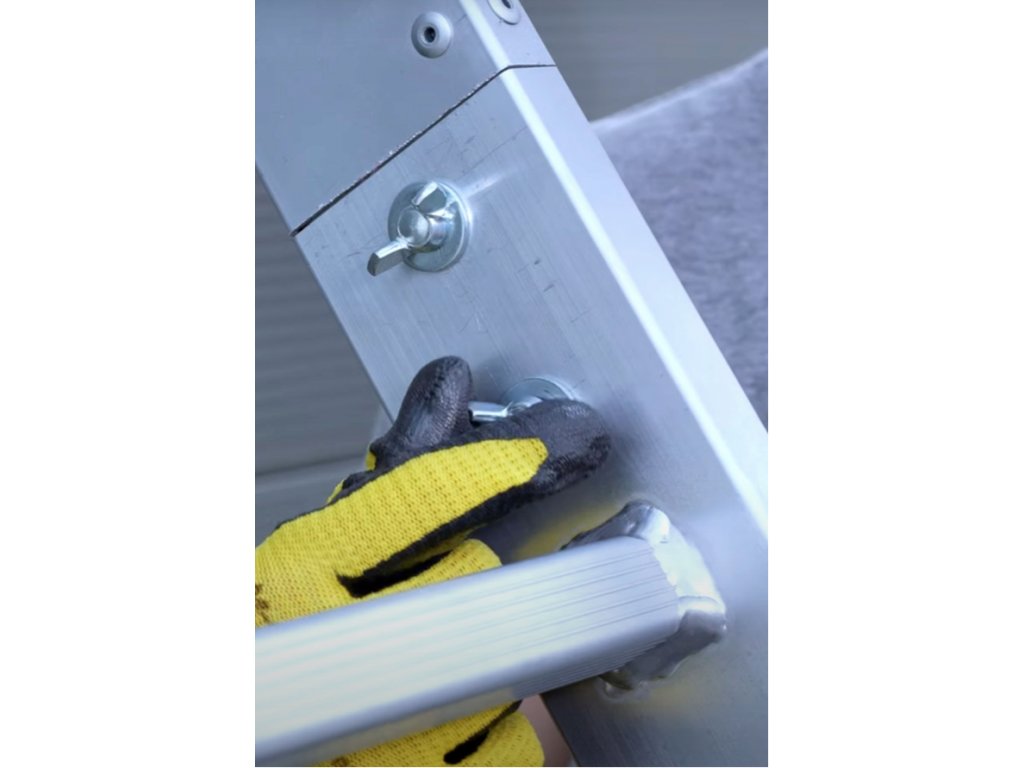

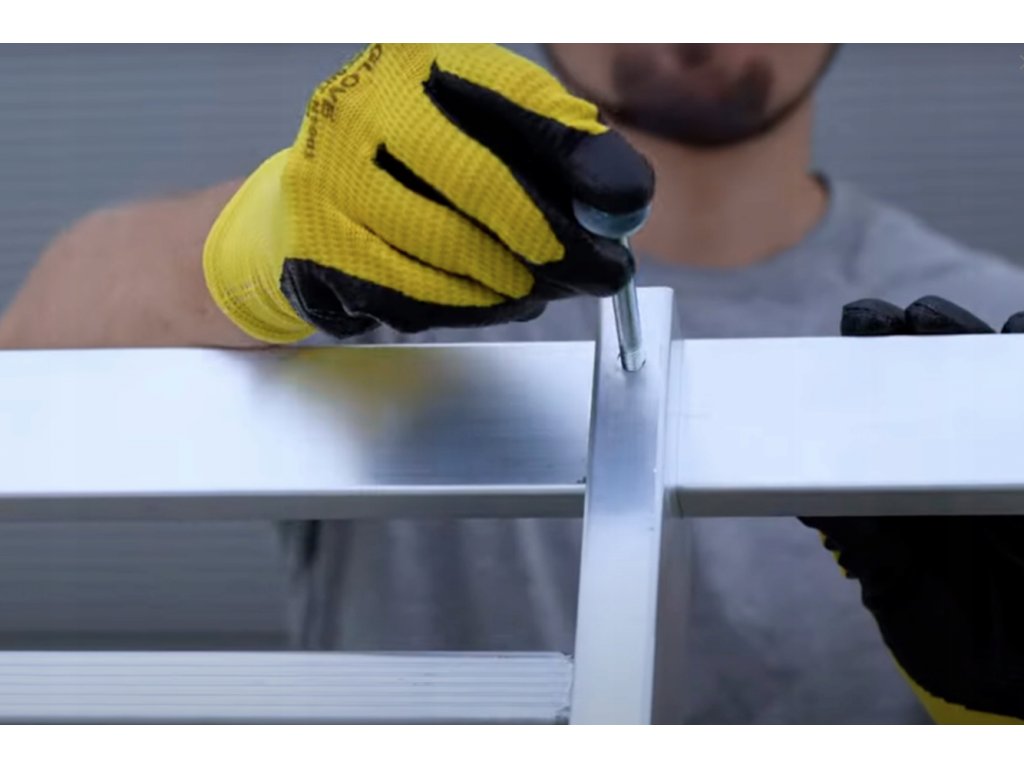

A különböző elemek összeszerelése
